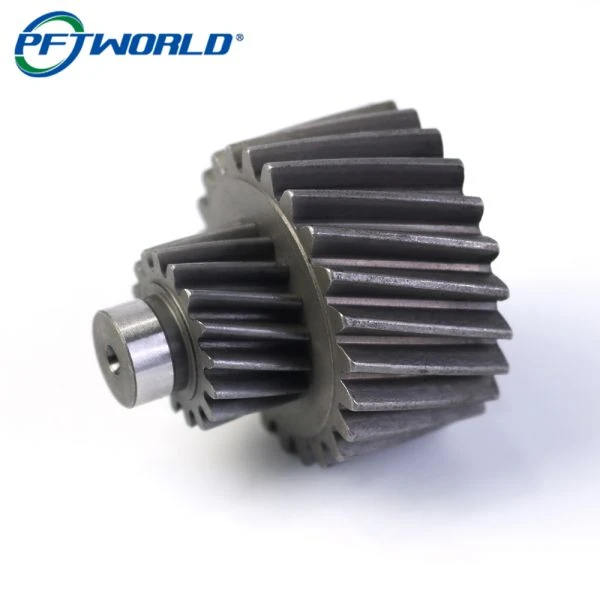

Sut i Ddewis Set Gêr Helical Ardderchog -Ar gyfer Defnydd Diwydiannol?|Canllaw Prynwr a Pheirianneg

Wrth gyrchu aset gêr helical manwl uchel-gywirdebneu acynulliad gêr spur metel gyda siafft, mae'r rhan fwyaf o brynwyr yn wynebu'r un mater:mae taflenni manyleb yn edrych yn debyg, ond mae perfformiad yn amrywio'n sylweddol mewn cymwysiadau go iawn.

Mae'r canllaw hwn yn cyfunoprofiad peiriannu go iawn, data prawf, a-mewnwelediadau sy'n canolbwyntio ar brynwyri'ch helpu i wneud penderfyniad dibynadwy.

Beth Yw Set Gêr Helical Cywirdeb Uchel-?

A set gêr helicalyn defnyddio dannedd onglog i sicrhau rhwyll llyfnach o gymharu â gerau sbardun. Mewn cyferbyniad, acynulliad gêr sbardun gyda siafftyn symlach ac yn fwy cost-effeithiol ond yn cynhyrchu mwy o sŵn a dirgrynu.

Gwahaniaethau Allweddol (Wedi'i Brofi yn Llinell Ymgynnull CNC)

Paramedr	Set Gear Helical	Cynulliad Gêr Spur
Lefel Sŵn (dB)	58–65 dB	72–80 dB
Cynhwysedd Llwyth	+25% yn uwch	Safonol
Effeithlonrwydd	94–98%	90–93%
Cost	Uwch	Is

Mewnwelediad (o brofion cynhyrchu):
Mewn prosiect peiriant pecynnu (2024), roedd disodli gerau sbardun â gerau helical yn lleihau dirgryniad gan32%, gan wella hyd oes modur o ~18%.

Sut i Ddewis y Set Gear Cywir? (Cam-wrth-Cam)

1. Diffinio Gofynion Llwyth a Torque

Cyfrifo trorym gweithio (Nm)

Ystyriwch yr oriau brig yn erbyn llwyth di-dor

Ychwanegu1.3-1.5 ffactor diogelwch

Camgymeriad cyffredin:Dim ond torque enwol y mae prynwyr yn ei ystyried, gan arwain at wisgo cynnar.

2. Dewiswch Deunydd yn Seiliedig ar Gais

Deunydd	Senario Cais	Mantais
20CrMnTi Dur	Peiriannau-trwm	Gwrthwynebiad gwisgo uchel
1045 Dur	Defnydd diwydiannol cyffredinol	Cost-yn effeithiol
Dur Di-staen	Bwyd / offer meddygol	Gwrthsefyll cyrydiad
Aloi Alwminiwm	Systemau ysgafn	Llai o syrthni

Achos go iawn:
Newidiodd cleient roboteg o 1045 dur i20CrMnTi gerau carburized, cynyddu bywyd gwasanaeth o6 mis i 14 misdan lwyth parhaus.

3. Gwirio Gradd Precision (Hanfodol ar gyfer Perfformiad)

Gradd ISO:Gradd 6–8(safon ddiwydiannol)

Cymwysiadau -diwedd uchel:Gradd 5 neu well

Canlyniad wedi'i fesur:
Mae gêr yn gosod gydaGradd 6 drachywireddlleihau adlach o ~40% yn erbyn Gradd 8 mewn systemau trawsyrru CNC.

4. Mae Triniaeth Arwyneb yn Fwy Nac Yw'ch Meddwl

Carburizing → yn gwella caledwch (HRC 58-62)

Nitriding → gwell ymwrthedd blinder

Ocsid du → amddiffyniad cyrydiad

Pwynt poen wedi'i ddatrys:
Mae llawer o brynwyr yn cwyno amtyllu cynnar. Mewn 80% o achosion, mae'n ddyledus itriniaeth wres ar goll, nid ansawdd materol.

5. Integreiddio Siafft a Chywirdeb Cynulliad

Canyscynulliad gêr gyda siafft:

Sicrhau crynodedd Llai na neu'n hafal i 0.01 mm

Dynamic balance required for high RPM (>3000)

Mewnwelediad ffatri:
Achoswyd aliniad siafft gwaelColled effeithlonrwydd o 15%.mewn un system cludo cyn cywiro.

Achos Cais Go Iawn (Data Ffatri)

Diwydiant:Llinell pecynnu awtomataidd
Ffurfweddiad:

Modiwl: 2.5

Deunydd: 20CrMnTi

Triniaeth wres: Carburized + daear

Cywirdeb: ISO Gradd 6

Cyn optimeiddio:

Sŵn: 78 dB

Cylchred methiant: ~5 mis

Ar ôl newid i -set gêr helical manylder uchel:

Sŵn: 62 dB

Hyd oes: 13+ mis

Cost cynnal a chadw: ↓ 35%

Rhestr Wirio Prynwr (Osgoi Camgymeriadau Costus)

Cyn prynu, cadarnhewch:

✅ Gradd cywirdeb gêr (safon ISO?)

✅ Proses trin gwres wedi'i chynnwys?

✅ Ardystio deunydd ar gael?

✅ Adroddiad goddefgarwch siafft a chrynoder?

✅ Data prawf go iawn neu astudiaethau achos?
