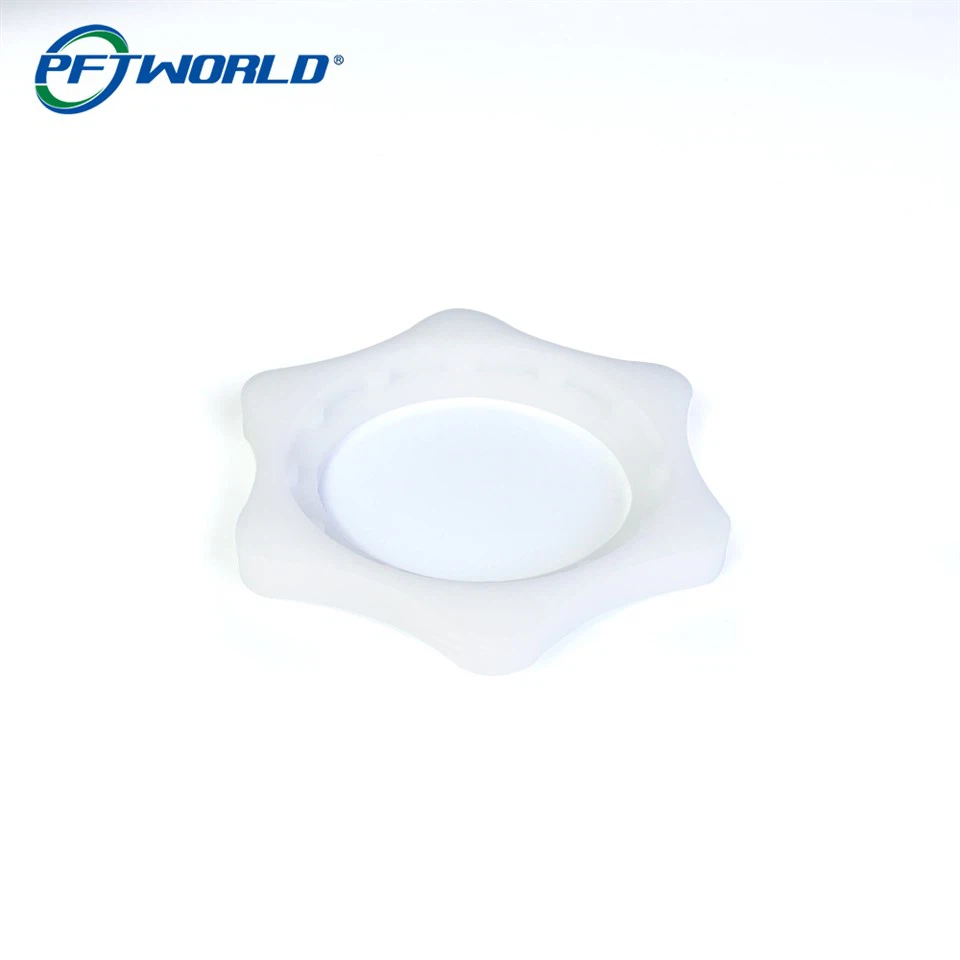

Ym myd sy'n esblygu'n gyflymweithgynhyrchion, Mae mowldio chwistrelliad manwl wedi dod i'r amlwg fel techneg conglfaen ar gyfer cynhyrchu cydrannau plastig cymhleth a chywir iawn. Gan bontio'r bwlch rhwng cost - effeithlonrwydd a manwl gywirdeb dimensiwn, defnyddir y dull hwn yn helaeth ar draws diwydiannau fel modurol, dyfeisiau meddygol, awyrofod, electroneg a nwyddau defnyddwyr. Ond beth yn union yw mowldio chwistrelliad manwl, a pham ei fod mor hanfodol i ddatblyguProsesau Peiriannu?

Beth yw mowldio pigiad manwl?

Mowldio chwistrelliad manwlyn fath arbenigol o fowldio chwistrelliad plastig sy'n canolbwyntio ar greu rhannau â goddefiannau hynod dynn, geometregau cymhleth, ac ailadroddadwyedd cyson. Er bod mowldio chwistrelliad safonol yn ddigonol ar gyfer llawer o rannau plastig, mae angen mowldio manwl pan all gwyriadau mor fach ag ychydig o ficronau arwain at fethiant cynnyrch neu lai o berfformiad.

Mae'r broses hon yn defnyddio mowldiau perfformiad - uchel, systemau rheoli uwch, a phrotocolau sicrhau ansawdd caeth i sicrhau bod pob cydran yn cwrdd â manylebau trylwyr. Yn nodweddiadol mae'n cyflogi resinau gradd peirianneg - sy'n adnabyddus am eu sefydlogrwydd dimensiwn, eu cryfder a'u gwrthwynebiad i wres a chemegau.

Rôl peiriannu mewn mowldio pigiad manwl gywirdeb

Tra bod mowldio chwistrelliad yn broses weithgynhyrchu yn bennaf, Peiriannu DramâuRôl ganolog wrth ei gwneud yn fanwl gywir. Dyma sut:

Ffabrigo 1.Mold

Mae ansawdd y chwistrelliad - Rhan wedi'i fowldio yn dibynnu'n uniongyrchol ar gywirdeb y mowld.Peiriannu CNCDefnyddir peiriannu rhyddhau trydanol (EDM), a malu yn gyffredin i greu mowldiau gyda'r union fanylebau.
Mae peiriannu manwl - manwl gywirdeb yn caniatáu ar gyfer manylion lefel micro - ar geudodau mowld, gan sicrhau bod nodweddion cymhleth, tan -doriadau, a gweadau micro - yn cael eu hefelychu'n gywir.

2. Cywirdeb Tooling

Mae mowldiau manwl yn gofyn am gydrannau offer fel pinnau ejector, gatiau, rhedwyr a sianeli oeri i'w cynhyrchu gyda chywirdeb eithafol.
Mae dulliau peiriannu uwch, fel CNC 5-echel a pheiriannu laser, yn helpu i gyflawni'r goddefiannau dimensiwn angenrheidiol.

3. Datrysiad a gorffen ar yr wyneb

Mae goddefiannau tynn, yn aml o fewn ± 0.001 modfedd neu'n well, yn gyraeddadwy trwy dechnegau peiriannu manwl gywirdeb.
Mae gorffeniad wyneb yn ffactor hanfodol arall, yn enwedig mewn cymwysiadau fel lensys optegol neu ddyfeisiau meddygol. Gellir defnyddio neu sgleinio diemwnt i gyflawni drych - fel arwynebau.

Cymhwyso mowldio pigiad manwl gywirdeb

Mae cwmpas mowldio chwistrelliad manwl yn ymestyn ymhell y tu hwnt i rannau plastig syml. Mae rhai ardaloedd cais allweddol yn cynnwys:

Dyfeisiau Meddygol:Mae offerynnau llawfeddygol, systemau dosbarthu cyffuriau, a dyfeisiau y gellir eu mewnblannu yn mynnu manwl gywirdeb uchel a biocompatibility.

Electroneg:Mae angen union ddimensiynau ar gysylltwyr, gorchuddion microsglodion, a chydrannau synhwyrydd ar gyfer perfformiad dibynadwy.

Modurol:Mae rhannau manwl - mewn systemau diogelwch, gwasanaethau goleuo, a gorchuddion synhwyrydd yn cyfrannu at ddibynadwyedd cyffredinol y cerbydau.

Awyrofod:Mae cydrannau ysgafn ond cryf wedi'u gwneud â goddefiannau tynn yn hanfodol ar gyfer diogelwch a pherfformiad hedfan.

Buddion mowldio pigiad manwl

Ailadroddadwyedd uchel

Unwaith y bydd mowld yn cael ei gynhyrchu a'i ddilysu, gellir ei ddefnyddio i gynhyrchu miliynau o rannau union yr un fath â bron dim amrywiad.

Effeithlonrwydd 2.material

Mae prosesau manwl gywirdeb yn gwneud y gorau o'r defnydd o ddeunydd, gan leihau gwastraff a gostwng costau cynhyrchu.

3.Scalability

O brototeipio i gynhyrchu graddfa - llawn, mae'r dull hwn yn caniatáu ar gyfer scalability effeithlon heb gyfaddawdu ar ansawdd.

Geometregau 4.Complex

Mae technolegau gwneud a chwistrellu mowld uwch - yn caniatáu ar gyfer creu rhannau a fyddai'n amhosibl neu'n costio - yn afresymol gyda dulliau eraill.

Heriau ac ystyriaethau

Er gwaethaf ei fuddion niferus, daw mowldio chwistrelliad manwl gyda'i set ei hun o heriau:

Cost gychwynnol uchel:Mae angen buddsoddiad ymlaen llaw sylweddol ar y gwneuthuriad offer a mowldio.

Rheoli Proses:Gall hyd yn oed amrywiadau bach mewn tymheredd, pwysau, neu gyfansoddiad materol arwain at ddiffygion.

Amser Arweiniol:Gall creu mowldiau manwl gymryd wythnosau neu hyd yn oed fisoedd, yn dibynnu ar gymhlethdod

Dyfodol mowldio pigiad manwl gywirdeb

Wrth i'r galw am gydrannau perfformiad bach - sy'n tyfu, felly hefyd yr angen am byth - mwy - prosesau mowldio pigiad manwl gywir. Mae arloesiadau fel AI - yn monitro prosesau wedi'u gyrru, gweithgynhyrchu ychwanegion - Offer â chymorth, a mowldiau craff gyda synwyryddion integredig yn trawsnewid y diwydiant.

Yn ogystal, mae integreiddio peiriannu manwl â thechnolegau gweithgynhyrchu digidol fel CAD/CAM a Diwydiant 4.0 yn symleiddio llifoedd gwaith ac yn lleihau'r amser i farchnata.

Cwestiynau Cyffredin:

C: Sut mae'n wahanol i fowldio pigiad safonol?

A:Mae'r prif wahaniaethau yn cynnwys:

Goddefiannau tynnach (mor isel â ± 0.001 i mewn neu'n well)
Gorffeniad Arwyneb Superior
Offer Uwch ar gyfer Mwy o Gywirdeb Dimensiwn
Rheolaethau Proses Llymach
Defnyddio peirianneg - Deunyddiau gradd

C: Pa oddefiadau y gellir eu cyflawni?

A:Gall goddefiannau nodweddiadol ar gyfer mowldio chwistrelliad manwl gywiro amrywio o:

± 0.001 i ± 0.005 modfedd (0.025 i 0.127 mm)
Fodd bynnag, gydag offer arbenigol ac optimeiddio prosesau, gellir cyflawni goddefiannau tynnach hyd yn oed.

C: Pa mor hir mae'n ei gymryd i gynhyrchu manwl gywirdeb - rhannau wedi'u mowldio?

A:Mae amseroedd arwain yn amrywio ar sail cymhlethdod rhannol, gofynion offer, a chyfaint cynhyrchu. Llinellau amser nodweddiadol:

Offer: 4–8 wythnos
Rhannau sampl cychwynnol: 1–2 wythnos ar ôl offer
Rhedeg Cynhyrchu: Cyflym unwaith y bydd yr offer yn cael ei ddilysu

C: Beth yw cyfyngiadau mowldio pigiad manwl?

Cost offer uwch ymlaen llaw
Amseroedd Gosod Hirach
Cyfyngiadau dylunio sy'n gysylltiedig â mowldiadwyedd
Rhaid cyfrifo deunydd yn fanwl gywir

C: A ellir ei ddefnyddio ar gyfer prototeipio?

A:Oes, er ei fod yn cael ei ddefnyddio'n amlach ar gyfer cynhyrchu, gall mowldio chwistrelliad manwl hefyd gefnogi prototeipio pan:

Mae goddefiannau yn hollbwysig
Rhaid i ddeunyddiau gyd -fynd â'r cynhyrchiad terfynol
Mae angen profion perfformiad cynnar

Ar gyfer prototeipio cyflymach, gellir defnyddio mowldio chwistrelliad cyflym neu argraffu 3D yn y cam dylunio cychwynnol.
